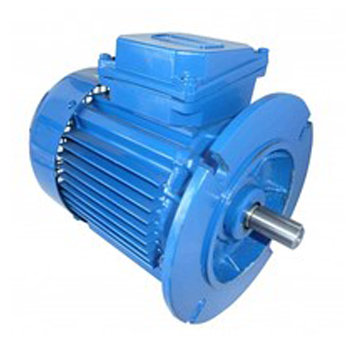

Электродвигатель АИМУР 200 L6 660В рудничный

Общие сведения

Асинхронные взрывозащищенные электродвигатели серии аим, аимр, ВА предназначены для работы в качестве привода стационарных машин и механизмов во взрывоопасных производствах химической, газовой, нефтеперерабатывающей, угольной и других отраслей промышленности.

Электродвигатели аиму с высотой оси вращения от 63 до 180 мм включительно, мощностью от 0,18 до 30 кВт, в соответствии с маркировкой взрывозащиты 1 Ex d IIB T4, предназначены для эксплуатации во взрывоопасных зонах помещений и наружных установок, в которых могут образовываться взрывоопасные смеси горючих газов или паров с воздухом, относящихся к категориям IIА , IIВ, и группам самовоспламенения Т1, Т2, ТЗ и Т4.

Характеристики электродвигателя рудничного АИМУР 200 L6 660В

• Мощность 30 кВт
• Частота вращения 1000 об/мин
• Напряжение 380/660 В
• Ток статора 59.3/34.2 А
• КПД 91.5 %
• Коэф. мощности 0.84
• Mmax/Mн 2.1
• Мп/Мн 2.1
• Iп/Iн 7
• Взрывозащита PB Ex d I
• Вес 298.2 кг

Преимущества электродвигателя АИМУР 200 L6 660В

• Чугунный корпус, стальная коробка выводов (чугунная для моторов 132-180);
• Специальная краска, грунт и технология покраски для на низких температур;
• Взрывозащитные поверхности имеют специальную механическую обработку и защищены консервационной смазкой;
• Специальная термообработка вала для нивелирования эффекта холодового изгиба вала;
• Двойная вакуум нагнетательная пропитка обмотки статора;
• В верхней части корпуса моторов есть проушины для подъемно-установочных работ;
• Использование чугуна марки HT250 (аналог СЧ-25).

Габаритно-присоединительные размеры АИМУР 200 L6 660В

* Размеры: l1, l31, l10, d1, d20, d22, b10, h - соответсвуют стандартам ГОСТ 183-74 и ГОСТ 51689-2000. Остальные указанные размеры носят информационный характер, и могут быть изменены производителем без предварительного уведомления.

Структура условного обозначения

ХХХХ XXX Х XX Х2,5, где
ХХХХ — серия (аим, аимр);
XXX — габарит по классификатору ЕСКД 179100 (высота оси вращения, мм);
Х — установочный размер по длине электродвигателя (S, L, М);
Х — А(В) — различие по мощности для одинакового типоисполнения и полюсности (А и В могут отсутствовать);
Х — число полюсов (2, 4, 6, 8);
X — виды климатического исполнения и категория размещения.
Например: аим 112 М4 УХЛ2,5

Условия эксплуатации

Высота над уровнем моря — не более 1000 м.
Температура окружающего воздуха:
для исполнения У2,5 — от плюс 40 до минус 45°С;
для исполнения УХЛ2,5 — от плюс 40 до минус 60°С;
для исполнения Т2,5; ТОМ2,5 — от плюс 45 до минус 10°С.
Электродвигатель аим, аимр имеет относительную влажность окружающей среды:
исполнения У — 100% при температуре плюс 25°С;
исполнения УХЛ — 80% при температуре плюс 25°С;
исполнения Т, ТОМ — 100 % при температуре плюс 35°С.

Выбор мощности электродвигателя в зависимости от температуры окружающей среды и высоты над уровнем моря — по ОСТ 16 0.510.062—85.

В части воздействия механических факторов внешней среды — по группе М1 ГОСТ 17516—72.

Номинальный режим работы электродвигателей — продолжительный S1 по ГОСТ 183—74. Допускается эксплуатация электродвигателей в режимах работы S2, S3, S4, причем выбор нагрузок для указанных режимов осуществляется в соответствии с общей теорией электропривода и ОСТ 16 0.510.062—85.

Электродвигатели ВА, аим, аимр изготовляются на номинальное напряжения 220, 240, 380, 415, 500 и 660 В при частоте тока 50 Гц и на 220, 230, 240, 380, 400, 415, 440, 500 и 660 В при частоте 60 Гц.

Конструктивное исполнение

Двигатели выполняются закрытыми во взрывонепроницаемой оболочке с наружным обдувом и охлаждают воздухом от собственного вентилятора, причем вентиляция осуществляется независимо от направления вращения ротора электродвигателя.

Степень защиты по ГОСТ 17494—72:
коробки выводов от внешних воздействий соответствует IP 54;
кожуха вентилятора — IP 20 со стороны входа;
кожуха вентилятора — IP 10 со стороны выхода воздуха.

Способ охлаждения IСА 0141 по ГОСТ 20459—75.

Коробка выводов обеспечивает ввод для электродвигателей аим, аимр бронированного или гибкого кабеля, также проводов с медными или алюминиевыми жилами.

По способу монтажа электродвигатели аим, аимр, ВА согласно ГОСТ 2479—79 имеют следующие исполнения:

аим 63, 71, 80 — IM1281, IM4481;
аим, аимр 90, 100, 112, 132 — IM1081, IM2081, IM3081.
